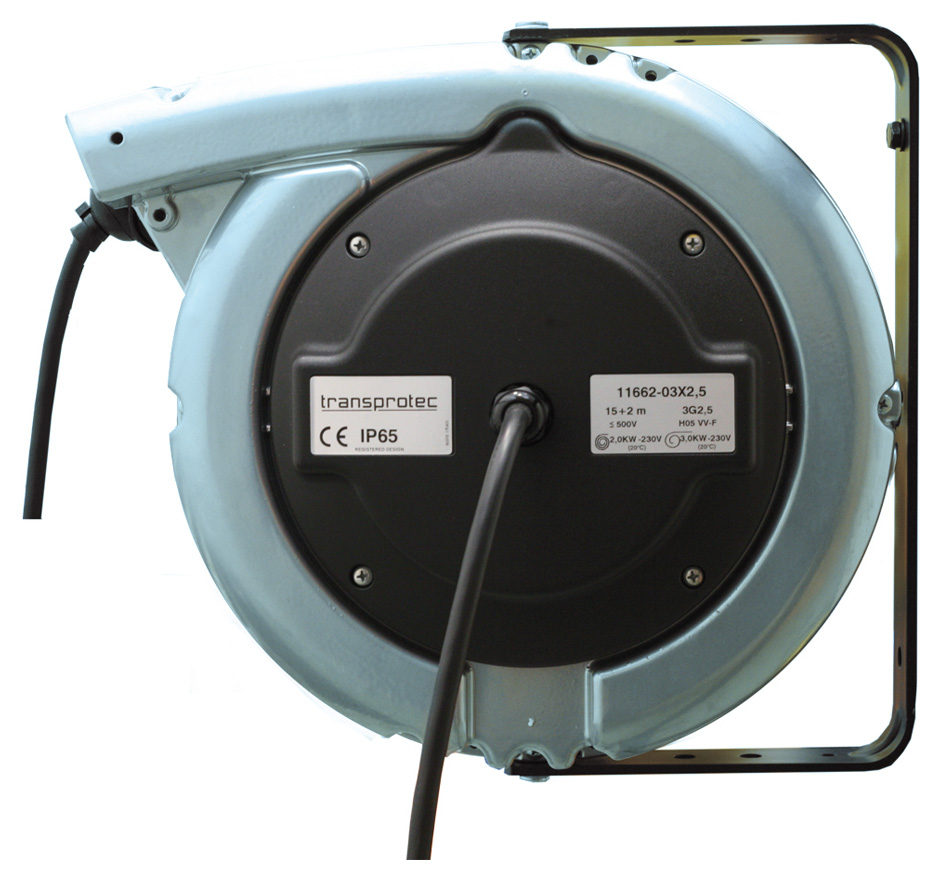

Zwijarka kablowa 11662 / 11663

IP65 | obudowa z aluminium

Pozostałe zdjęcia:
<
>

Dane techniczne:

  • Obudowa z aluminium
  • Otwór wyprowadzający kabel wyposażony w rolki
  • Mechanizm zapadkowy co 50cm, zapobiegający zwijaniu się kabla, łatwy do zwolnienia, gdy urządzenie musi pracować przy naprężonym kablu
  • Zwijarki kablowe z tej serii są dostarczane z wyłączoną blokadą zwijania kabla. Mechanizm w prosty sposób uruchomić
  • Podwójne bieguny uziemiające PE
  • Złącze obrotowe jest zbudowane z pierścieni mosiężnych i szczotkotrzymaczy
  • Napięcie izolowane złącza obrotowego: 2,5kV
  • Klasa ochrony IP65
  • Praca w temp. otoczenia: od -5°C do + 40°C
  • W dostawie nie przewidziano dodatkowego kabla przyłączeniowego od strony doprowadzenia zasilania
  • Kabel: H05VV-F, zgodnie z Normami CEI 20-35 lub kabel w izolacji gumowej H07 RN-F
  • Przewody jednobiegunowe w kolorach: żółtym i zielonym, H05 V-F


Sposób mocowania:

  • Mocowanie obrotowe górne lub boczne

Zapytaj o produkt:
+48 734 411 222


Nr art. Długość robocza

Liczba biegunów/

Przekrój

V

Kabel

nawinięty

Kabel

rozwinięty

Waga

(m) (mm²) (W) (W) (kg)
11662(..63)-01x6,0 22 1x6,0
/ / 14
11662(..63)-01x16,0 15 1x16 / / 14
11662(..63)-02x1,0 24 2x1,0 2
3
0
1000 1700 14
11662(..63)-02x1,5 24 2x1,5 1100 1800 14
11662(..63)-02x2,5 21 2x2,5 1800 2500 14
11662(..63)-03x1,0 24 3x1,0 1000 1700 14
11662(..63)-03x1,5 24 3x1,5 1100 1800 14
11662(..63)-03x1,5RNF 20 3x1,5 1100 1800 14
11662(..63)-03x2,5 15 3x2,5 2000 3000 14
11662(..63)-03x2,5RNF 12 3x2,5 2000 3000 14
11662(..63)-04x1,0 24 4x1,0 4
0
0
800 1400 14
11662(..63)-04x1,5 21 4x1,5 1100 1800 14
11662(..63)-04x1,5RNF 16 4x1,5 1100 1800 14
11662(..63)-04x2,5 15 4x2,5 2000 3000 14
11662(..63)-04x2,5RNF 10 4x2,5 2000 3000 14
11662(..63)-05x1,0 16 5x1,0 800 1400 14
11662(..63)-05x1,5 15 5x1,5 1500 2200 14
11662(..63)-05x2,5 10 5x2,5 2000 3000 14
11662(..63)-05x2,5RNF 8 5x2,5 2000 3000 14
11662(..63)-07x1,0 16 7x1,0
3A 14
11662(..63)-07x1,5 9 7x1,5 4,5A 14
11662(..63)-08x1,0 11 8x1,0 3A 14
11662(..63)-08x1,5 8 8x1,5 4,5A 14
