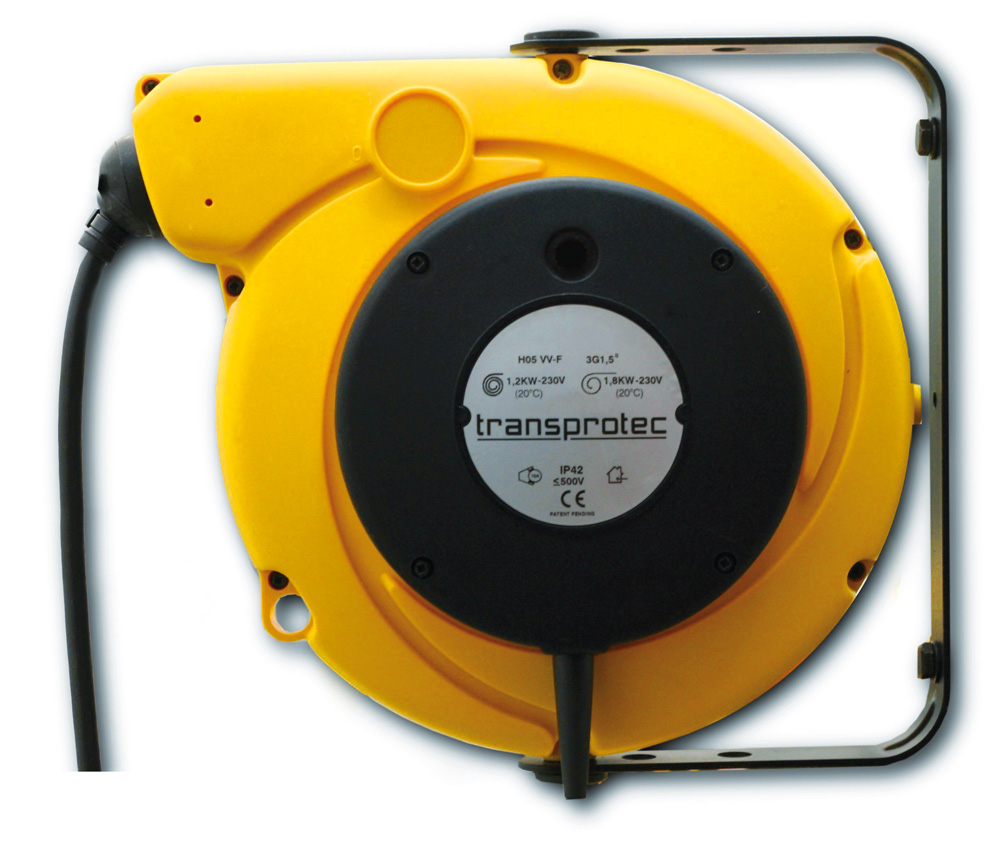

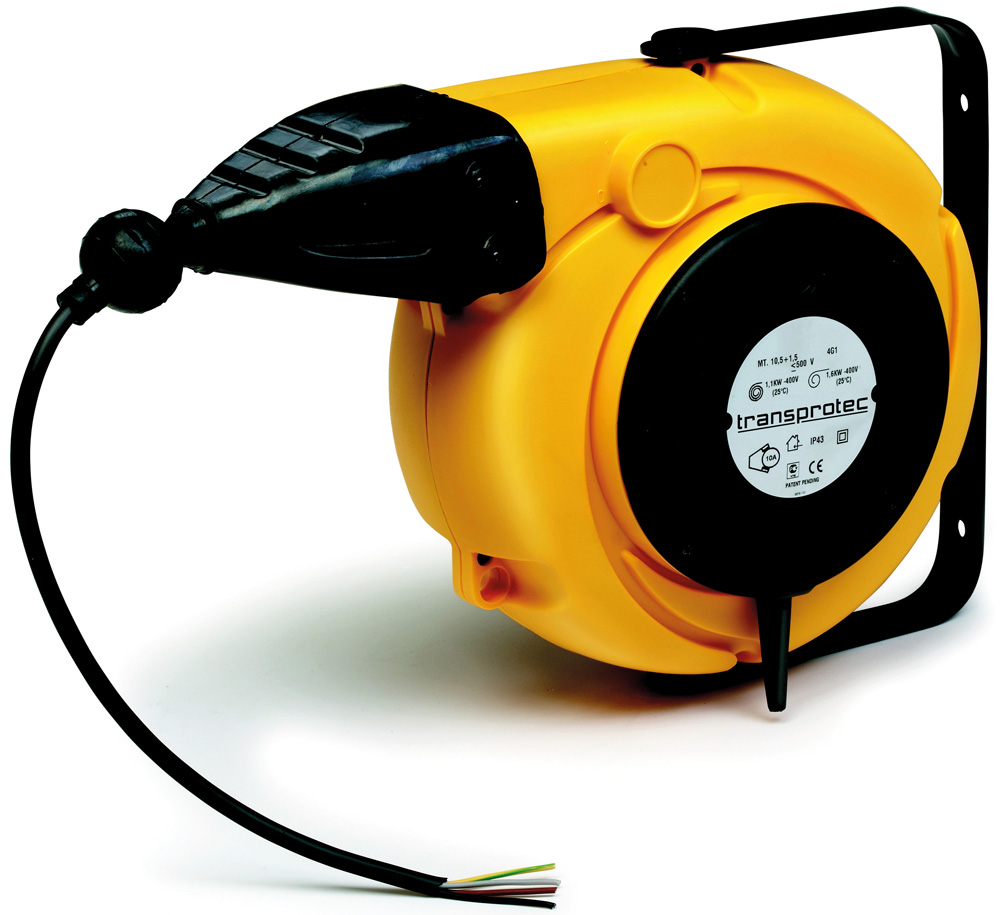

Zwijarka kablowa 11658 / 11659

IP42/43 | obudowa z tworzywa sztucznego

Pozostałe zdjęcia:
<
>

Dane techniczne:

  • Wytrzymała obudowa z tworzywa sztucznego dostępna w kolorach żółtym, czarnym
  • Otwór wyprowadzający kabel wyposażony w rolki
  • Mechanizm zapadkowy co 50cm, łatwy do zwolnienia, gdy urządzenie musi pracować przy naprężonym kablu
  • Podwójne bieguny uziemiające PE
  • Napięcie izolowane złącza obrotowego: 2,5kV
  • Złącze obrotowe jest zbudowane z pierścieni mosiężnych i szczotkotrzymaczy
  • Klasa ochrony IP42
  • Praca w temp. otoczenia: od -5°C do + 40°C
  • W dostawie nie przewidziano dodatkowego kabla przyłączeniowego od strony doprowadzenia zasilania
  • Kabel: H05VV-F, zgodnie z Normami CEI 20-35
  • Przewody jednobiegunowe w kolorach: żółtym i zielonym, H05 V-F


Sposób mocowania:

  • Mocowanie obrotowe górne lub boczne

Zapytaj o produkt:
+48 734 411 222


Nr art. Długość robocza

Liczba biegunów/

Przekrój

V

Kabel

nawinięty

Kabel

rozwinięty

Waga

(m) (mm²) (W) (W) (kg)
11658(..59)-01x2,5 15,0 1x2,5
/ / 4,0
11658(..59)-01x6,0 12,5 1x6 / / 4,0
11658(..59)-01x16,0 8,5 1x16 / / 4,0
11658(..59)-02x1,0 14,0 2x1 2
3
0
900 1400 4,0
11658(..59)-02x1,0RNF 10,0 2x1 900 1400 4,0
11658(..59)-02x1,5 11,0 2x1,5 1100 1600 4,0
11658(..59)-02x2,5 8,5 2x2,5 1750 2300 4,0
11658(..59)-03x1,0 12,5 3x1 900 1400 4,0
11658(..59)-03x1,0RNF 8,0 3x1 900 1400 4,0
11658(..59)-03x1,5 10,0 3x1,5 1200 1800 4,0
11658(..59)-03x1,5RNF 7,0 3x1,5 1200 1800 4,0
11658(..59)-03x2,5 7,0 3x2,5 1850 2500 4,0
11658(..59)-04x1,0 10,5 4x1 4
0
0
1100 1600 4,5
11658(..59)-04x1,5 8,0 4x1,5 1350 1900 4,5
11658(..59)-04x2,5 5,5 4x2,5 2000 2700 4,5
11658(..59)-05x1,0 7,5 5x1 1000 1500 4,5
11658(..59)-05x1,5 5,5 5x1,5 1350 1900 4,5
11658(..59)-07x1,0 6,0 7x1
3A 5,0
11658(..59)-07x1,5 5,5 7x1,5 4,5A 5,0
11658(..59)-08x1,0 5,5 8x1 3A 5,0
Ausführung in IP 65, ohne Überhitzungschutz
11658(..59)-02x1,0/IP 65 14,0 2x1
900 1400 4,0
11658(..59)-03x1,5/IP 65 10,0 3x1,5 1200 1800 4,0
